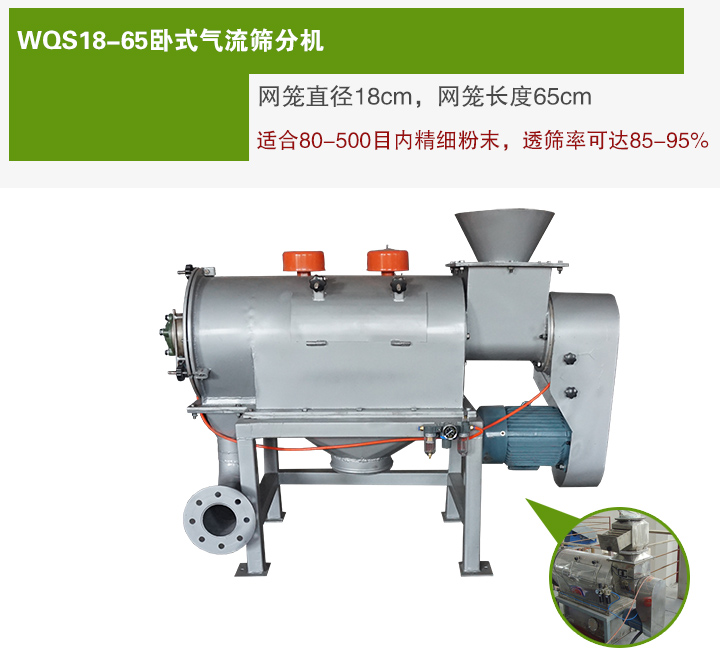

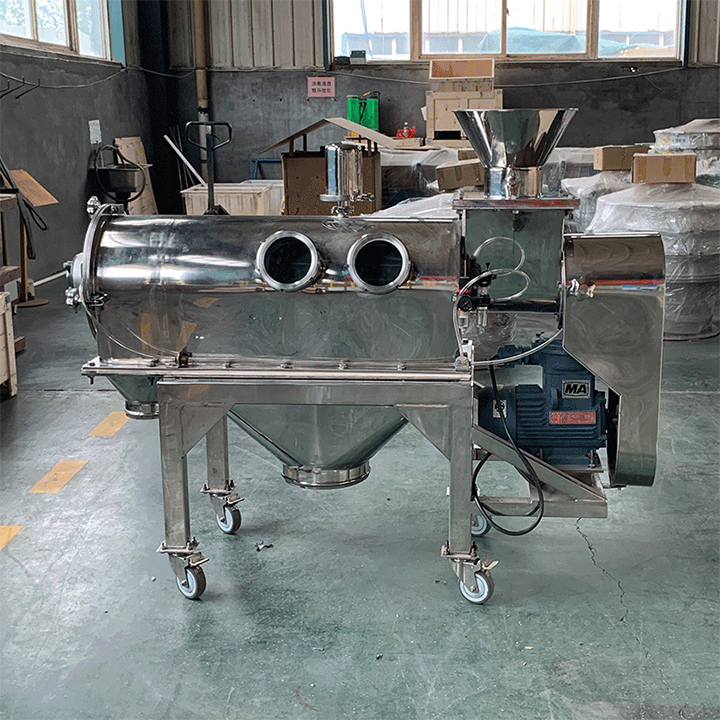

WQS18-65臥式氣流篩分機介紹

WQS18-65臥式氣流篩分機，網籠直徑18cm，網籠長度65cm。WQS氣旋篩分機形狀為橫臥狀又叫臥式氣流篩分機或臥式氣流篩粉機，可用于500目內的，普通振動篩難篩分的精細粉末物料，采用氣流混合，物料噴射過網，可對結塊物料進行再破碎，自動清網，不粘網，物料透網率達95%，產量可達10噸/時。

臥式氣流篩分機作用

臥式氣流篩分機可將物料進行分級，除雜和再破碎。

顆粒分離：將不同粒徑的物料分成兩種規格，通常在 40 µm 到 5 mm 的范圍內。

除雜：物料在進入生產過程前去除異物和雜質。

再破碎：篩分過程中，對結塊物料有二次破碎功能

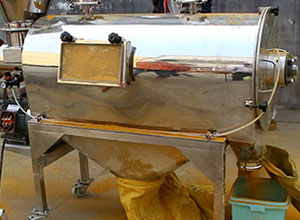

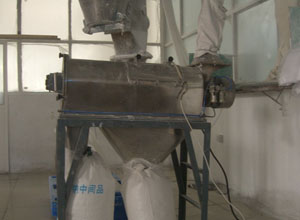

臥式氣流篩分機試機視頻

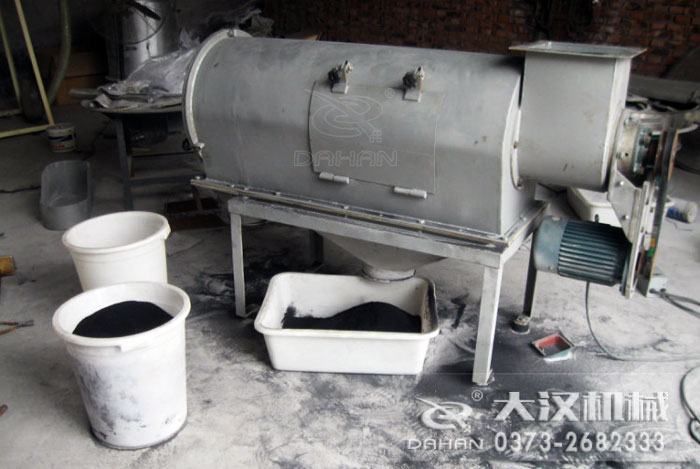

篩分煤粉

篩分海藻纖維

篩分中藥粉

篩分石膏粉

篩分硅微粉

篩分氧化鋁

臥式氣流篩分機應用范圍

臥式氣流篩分機可篩選密度小(比重輕)、輕微濕度、纖維多、易結塊、易附粘性粉或有靜電反應的精細粉末物料，用纖維網篩選可避免靜電反應現象，能解決普通振動篩難篩分的微細粉末。

物料：中藥粉

產量：300公斤/時

目數：100目

物料：硫磺粉

產量：300公斤/時

目數：80目

物料：重質純堿

產量：25-30噸/時

目數：16-140目

物料：面粉

產量：2噸/時

目數：20目

物料：食品添加劑（比重0.6）

產量：1.3噸/時

目數：14目、60目

物料：石墨粉

產量：1噸/時

目數：60-100目

物料		篩網目數（目）	產量（kg/h）	型號
	輕鈣粉	120-180	600	WQS18-65
	重鈣粉	400	800	WQS18-65
	淀粉	300	500	WQS18-65
	鋅粉	325	900	WQS18-65
	粉煤灰	120-200	364	WQS18-65
	藥粉	120-160	1000	WQS30-100
	石英粉	180-270	1280	WQS30-100
	木粉	100-300	2000	WQS50-130
	云母粉	300-400	1500	WQS50-130

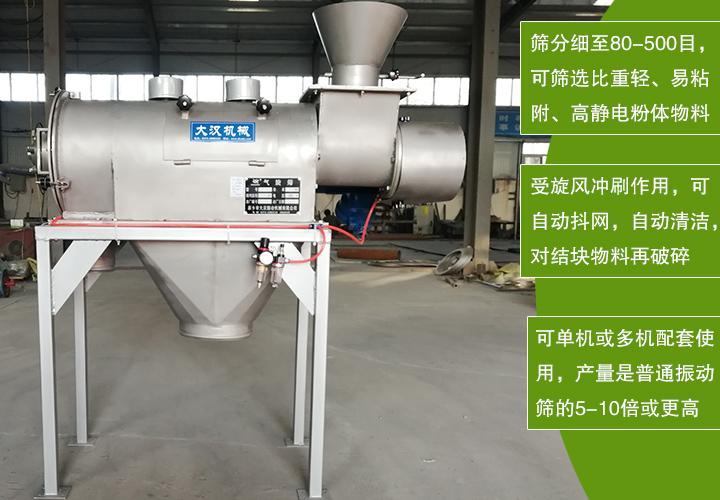

臥式氣流篩分機優點

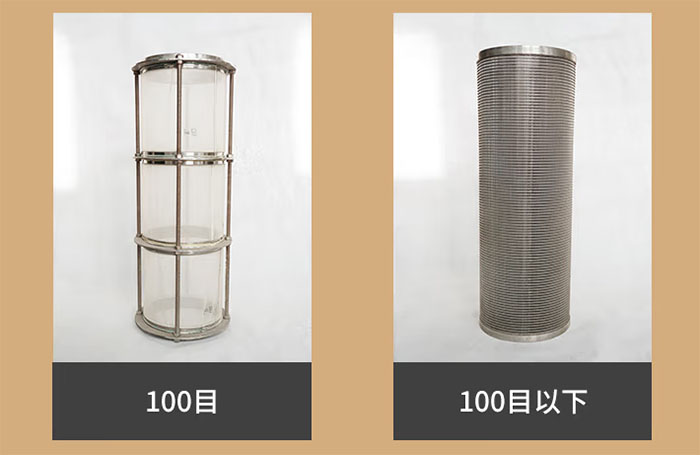

可用于500目內的粉末，顆粒物料，纖維網篩選可避免產生靜電，減少篩網堵塞。

可單機或多機配套、篩分效率達95%，產量是普通振動篩的10倍。

采用旋風沖網，可自動抖網，自動清網，對結塊物料可進行二次破碎。

網籠采用密封隔離罩，無粉塵飛揚現象

臥式氣流篩分機原理

臥式氣流篩分機工作時，物料油螺旋輸送系統進入篩機內，與氣流混合、霧化進入網筒內；通過網筒內風輪葉片使物料在離心力和旋風推進力的作用下，物料噴射過網，細料從細排出口排出，不能過網的粗料沿網筒壁從粗排料口排出。

臥式氣流篩分機技術參數：

型號	材質	功率	適用	推薦價格
WQS18-65	Q235A	2.2KW	500目以下篩分	16000-22000
	SUW304
WQS30-100	Q235A	4KW		23000-36000
	SUW304
WQS50-130	Q235A	5.5KW		35000-55000
	SUW304

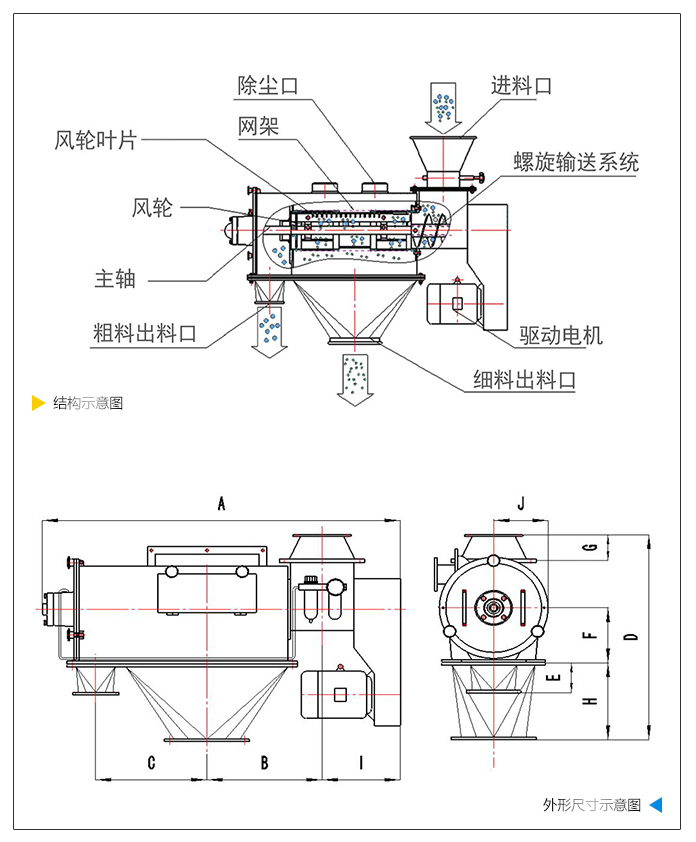

臥式氣流篩分機結構圖和外形尺寸

型號	A	B	C	D	E	F	G	H	I	J
WQS18-65	1430	460	420	1005	135	230	250	330	340	210
WQS30-100	1845	655	766	1240	320	285	300	350	380	290
WQS50-130	2230	870	790	1775	280	515	150	660	400	485

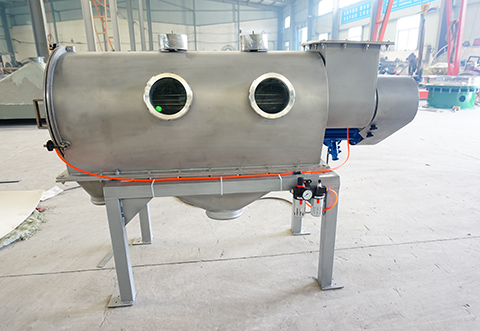

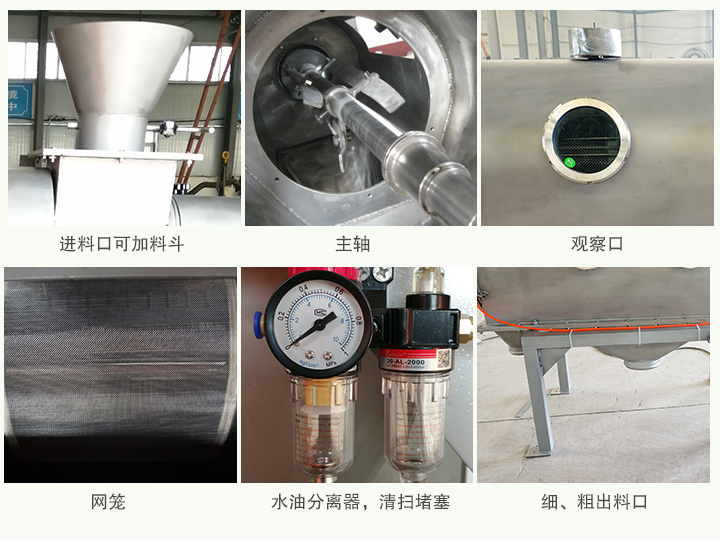

臥式氣流篩分機細節展示

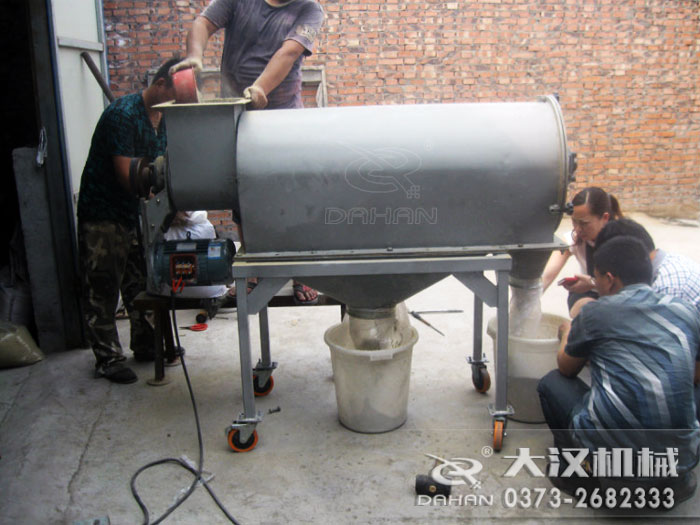

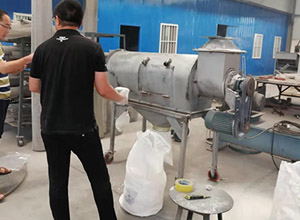

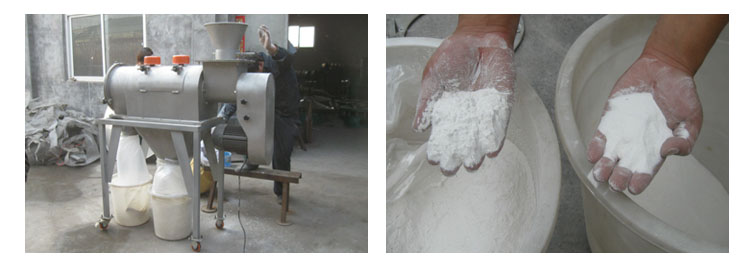

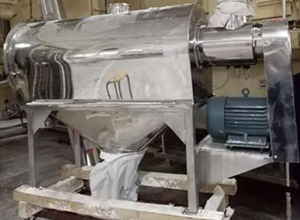

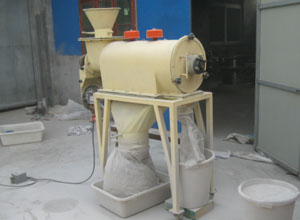

臥式氣流篩分機試機展示

臥式氣流篩分機安裝調試：

1.設備長途運輸后要將所有緊固螺栓檢查一遍并緊固，當篩機吊裝搬移固定位置后，應注意篩機整體處于水平位置。否則，會影響篩機的正常運轉。

2.對設備基礎無特殊要求，一般放置水泥地面直接使用即可。

3.凈化壓縮空氣與空氣過濾器接頭聯接用耐壓(P=0.1MPa)膠管相連。

4.與其它設備配套的聯接方式采用螺紋膠管、粗布、合成纖維管進行軟聯接，也可與管道直接相聯。

5.開動臥式氣流篩分機前應檢查端蓋、觀察孔、各聯接部位有無松動，各聯接口是否密封良好。

6.注意觀察篩選機轉子(流化條)和帶動篩網架轉動(指FSQWZ型)的減速機是否按機身箭頭所標示的規定方向轉動，確保無誤才能運行。
